Thông số kỹ thuật :
Đồng hồ hiển thị nhiệt độ KX
- Kích thước: KX9N – 96x96mm, KX7N – 72x72mm, KX4N – 48x48mm, KX3N – 96x48mm, KX2N – 48x96mm
- Nguồn cấp: 100 – 240Vac, hiển thị Led 7 thanh
- Điều khiển PID Auto tuning, ON/OFF
- Đầu vào analog – multi input: K, J, E, T, R, B, S, L, N, U, W, PL2, Pt100, KPt100, 1 – 5Vdc (4 – 20mA), 0 – 10Vdc.
- Đầu ra Analog: Relay, SSR (12Vdc), SCR (4-20mA).
- Đầu ra cảnh báo (Relay) với nhiều mức độ cảnh báo, Có chức năng cảnh báo LBA
- Lựa chọn đầu ra RET ( 4 – 20mA)
| Model | KX9N | KX7N | KX2N | KX3N | KX4N(S) | |||||||||

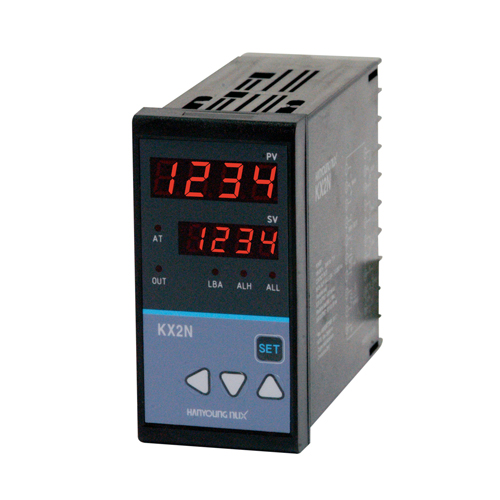

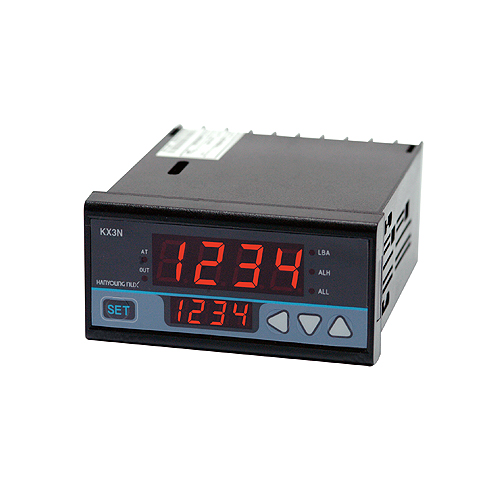

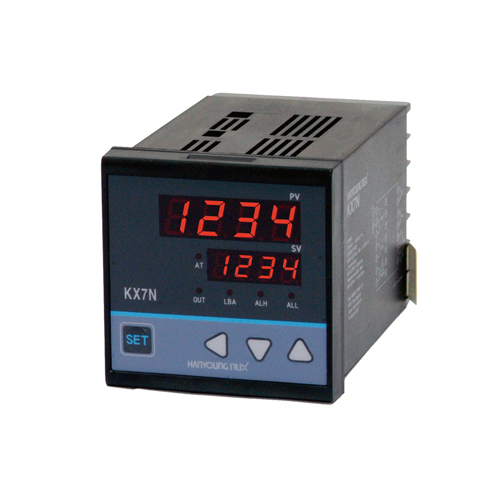

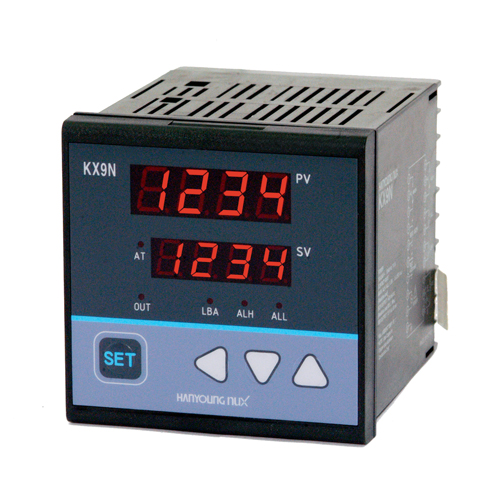

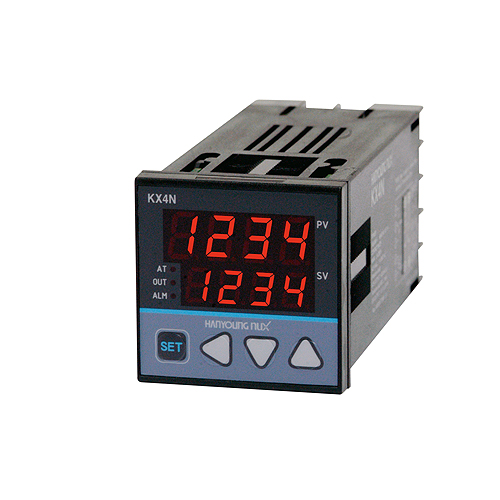

| Apperance |  |  |  |
|
| |||||||||
| W × H × D (mm) | 96 × 96 × 100 | 72 × 72 × 100 | 48 × 96 × 100 | 96 × 48 × 100 | 48 × 48 × 100 | |||||||||
| Function |
| |||||||||||||
| Power Voltage | 100 – 240 V a.c, 50 – 60 ㎐ (voltage fluctuation rate : ± 10 %) | |||||||||||||
| Power Consumption | Below 11 VA max | Below 7 VA max | ||||||||||||
| Input | Input type | Please refer to Input code | ||||||||||||
| Sampling cycle | 250 ㎳ | |||||||||||||
| Indication accuracy | ±0.5 % (Please refer to Input type) | |||||||||||||
| Allowable voltage | ±20 V d.c for 1 minute | |||||||||||||
| Reference junction temperature | ±3.5 ℃, 0 ~ 50 ℃ | |||||||||||||
| Operation after input break | Up scale after input break, output OFF | |||||||||||||
| Control Output | Relay | NO : 5 A 250 V a.c, 5 A 30 V d.c(Resistive load) NO : 3 A 250 V a.c, 1 A 30 V d.c(Resistive load) | ||||||||||||
| Voltage output | ON voltage : More than 12 V d.c min Load resistance: 600 Ω min | |||||||||||||
| Current output | Range : 4 – 20 ㎃ d.c (±5%) Accuracy : ±0.2 ㎃ Load resistance: 600 Ω max | |||||||||||||
| Retransmission output | Range : 4 – 20 ㎃ d.c (±5 %) Accuracy : ±0.2 ㎃ Load resistance: 600 Ω max | |||||||||||||
| Alarm output | 250 V a.c, 3 A (Resistive load) refer to connection diagram (contact) But, KX4N: 1a contact, 250 V a.c 1A (load resistance) | |||||||||||||
| Contact input | OFF resistance : 10 ㏀ min ON resistance : 1 ㏀ max | |||||||||||||
| Control | Method | PID control, ON/OFF | ||||||||||||
| Output operation | Reverse action, Direct action | |||||||||||||
| Anti-reset wind-up | Auto (A=0), 0.1 ~ 100.0 % | |||||||||||||
| Insulation Resistance | 20 ㏁ min between 1st and 2nd terminals | |||||||||||||
| Dielectric strength | 2,300 V a.c between 1st and 2nd terminals, for 1 minute | |||||||||||||
| Operating environment | Temperature & Humidity | 0 ~ 50 ℃, 35 ~ 85 % R.H.( With no condensation) | ||||||||||||
| Environment | Please refer to safety information | |||||||||||||
Công ty TNHH thiết bị điện Việt Hưng nhập khẩu và phân phối Đồng hồ hiển thị nhiệt độ KX, Hàng chính hãng, Bảo hành 12 tháng, Giá cạnh tranh.
Liên hệ để được tư vấn và có giá tốt.
