Thông số kỹ thuật :
Đồng hồ hiển thị nhiệt độ AX
- Giá thành kinh tế, độ chính xác cao, tốc độ phản hồi nhanh
- Kích thước nhỏ gọn
- Nguồn cấp: 100 – 240Vac, hiển thị Led 7 thanh
- Điều khiển PID Auto tuning, ON/OFF
- Đầu vào analog – multi input: K, J và Pt100
- Đầu ra Analog: Relay, SSR, 4-20mA
- Đầu ra cảnh báo với nhiều mức độ cảnh báo

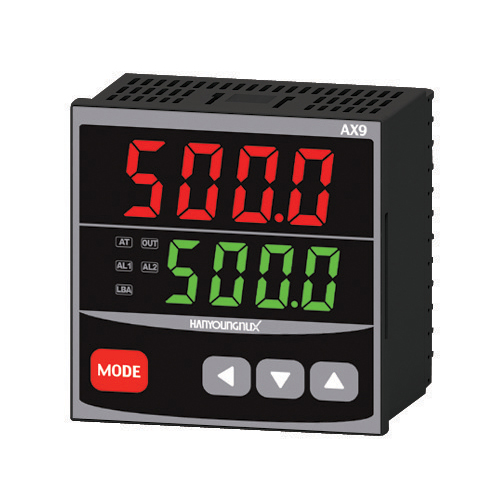

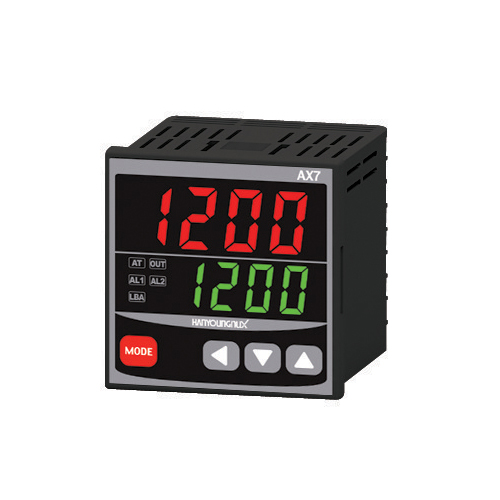

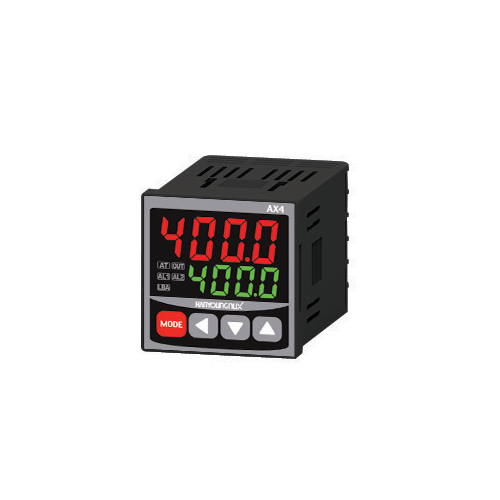

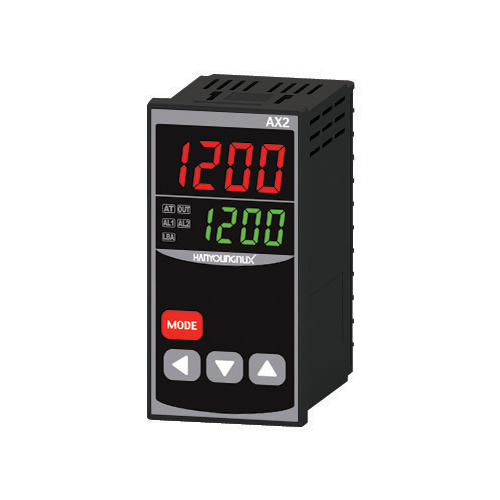

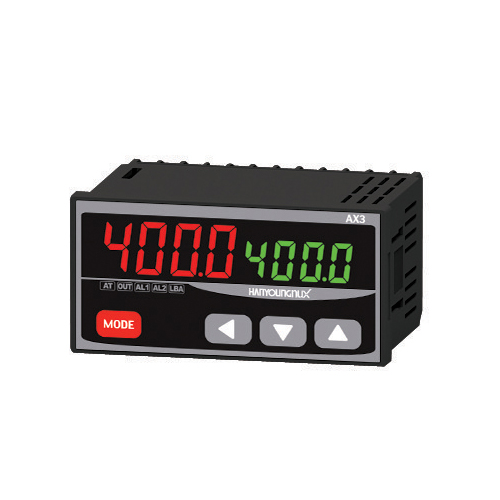

| Appearance | AX4 | AX3 | AX7 | AX2 | AX9 | |||
|
|
|
|  | ||||
| 48 X 48 X 63 | 96 X 48 X 63 | 72 X 72 X 63 | 48 X 96 X 63 | 96 X 96 X 63 | ||||
| Input type | Multi input(Thermocouple : K, J, R, T, IEC 584-1), (RTD : Pt100 Ω, IEC751) | |||||||
| Sampling cycle | 100 ms | |||||||
| Input impedance | max 1 ㏁ | |||||||
| Albwable input wiring resistance | 10 V DC | |||||||
| Display accuracy | Thermocouple K,J,T | ± 0.3 % of F.S ±1 digit (RJC error ±0.8%) ℃ | ||||||
| Thermocouple R | ±1.0% of F.S ±1 digit in the 0 ~ 600 ℃ range | ± 2.0℃ in the range of 0~600℃, ± 0.8℃ outside of the range | ||||||
| ±0.3 % F.S ±1 digit in the 600 ~ 1700 ℃ range | ||||||||
| Pt100 | ±0.3 % of F.S ±1 digit℃ | |||||||
| Display type | 7 Segment LED (PV : red, SV : green) | |||||||
| Font size | PV | 13.0 X 6.5 | 15.9 X 7.6 | 14.5 X 7.0 | 14.5 X 7.0 | 22.5 X 11.2 | ||
| SV | 9.2 X 5.2 | 12.0 X 6.0 | 9.4 X 4.7 | 10.8 X 5.2 | 18.7 X 9.3 | |||
| Input resolving power |
| |||||||
| Insulation resistance | min 20㏁, 500 V DC 1 minute (primary terminal – secondary terminal) | |||||||
| Dielectric strength | 2,300 V AC, 50/60 ㎐, for 1min (primary terminal – secondary terminal) | |||||||
| Control method | PID control by Auto-tuning, ON/OFF control | |||||||
| Manual reset | Users set with in the range 0.0% – 100.0% | |||||||
| Control output operation | Reverse operation / Direct operation selectable by the parameter setting | |||||||
| Control output |
| |||||||
| ||||||||
| 4 – 20 ㎃ DC(resistive load max. 600Ω) | ||||||||
| Power supply voltage | 100 – 240 V AC 50 / 60 ㎐ | |||||||
| Voltage fluctuation | ±10 % of the power supply voltage | |||||||
| Power consumption | 5.5 VA max | |||||||
| Ambient temperature | -5 ~ 50℃ | |||||||
| Ambient humidity | 35 ~ 85% RH (without condensation) | |||||||
| Vibration resistance | 10 -55 ㎐, 0.75 mm, each to direction, X, Y and Z for 2 hours | |||||||
| Shock resistance | 300 ㎨ to direction 6 each 3 times | |||||||
| Weight | 180 g | 320 g | 300 g | 320 g | 400g | |||
Ứng dụng
- Với các đầu ra điều khiển Relay giúp đóng cắt nguồn nhiệt thông qua điều khiển các khởi động từ…, SSR giúp đóng cắt nguồn nhhiệt thông qua điều khiển Relay bán dẫn (HSR), SCR giúp điều khiển nguồn nhiệt thông qua các bộ điều khiển nguồn Thyristor ( TPR). Bộ điều khiển nhiệt độ AX có ứng dụng rộng rãi trong công nghiệp như điều khiển nhiệt độ trong công nghệ hóa chất, trong ngành thép, ngành nhựa, lò sấy công nghiệp, lò nung gốm sứ, hệ thống điều hòa, hệ thống ra nhiệt,…
Công Ty TNHH thiết bị điện Việt Hưng nhập khẩu và phân phối Đồng hồ hiển thị nhiệt độ AX, Hàng chính hãng, Bảo hành 12 tháng, Giá cạnh tranh.
Liên hệ để được tư vấn và có giá tốt.
